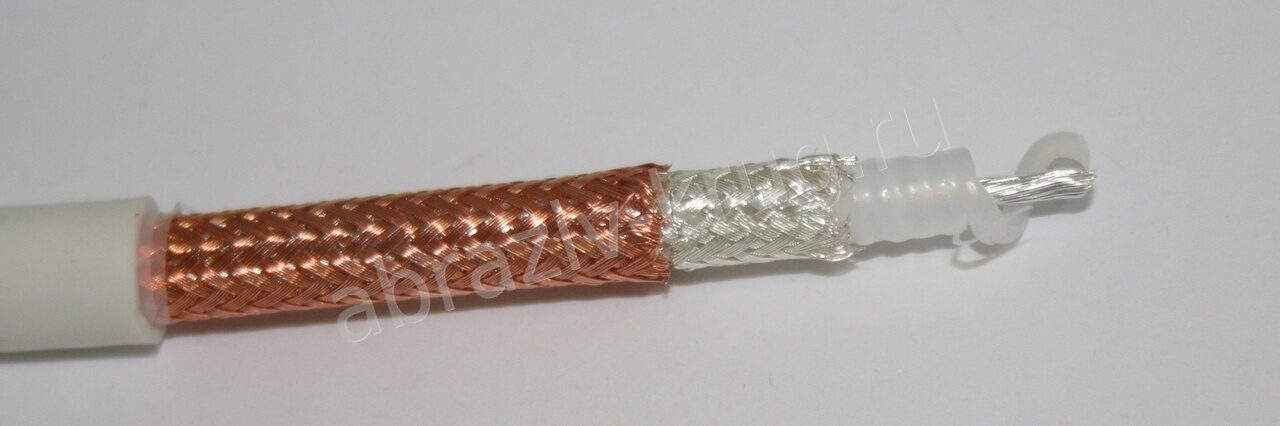

Кабель РК 50-4-46 применяется для передачи радиосигналов, телесигналов в антенных трактах. Центральная жила состоит из 19 медных посеребренных проволок. Изоляция имеет полувоздушную структуру в виде кордели из полиэтилена низкой плотности. Внешний проводник - две оплетки из медных и медных посеребренных проволок. Оболочка кабеля сделана из фторопласта Ф-4 и резины. Расшифровка кабеля РК 50-4-46: 50 - волновое сопротивление, 4 - диаметр изоляции, 4 - повышенная теплоемкость, 6 - номер разработки.
Характеристики кабеля РК 50-4-46
Характеристики
Параметр
Конструкция внутреннего проводника
19х0,32
Внешний диаметр
8,1 мм
Масса 1 километра
107 кг
Строительная длина
20 метров
Коэффициент затухания
0,5 дБ/м при 0,6 ГГц
Электроемкость 1 метра
95 пФ
Коэффициент укорочения длины волны
1,4
Сопротивление связи 1 метра
10 мОм
Диапазон температур работы кабеля лежит от -150 до +200 градусов Цельсия. Минимальная наработка при максимальной температуре - 10000 часов, 95 процентов ресурса кабеля 15000 часов. Срок службы 20 лет. Минимальный радиус изгиба 80 мм при хранение и монтаже ниже 5 градусов Цельсия, при монтаже выше 5 градусов - 40 мм.
