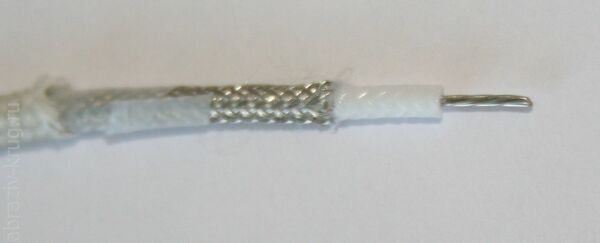

Провод ПВМФЭО маркируется несколькими индексами, что означает рабочее напряжение в киловольтах. Данный вид проводов используется для монтажа высоковольтных линий внутри приборного и межприборного. Они теплостойки (имеют рабочую температуру до 200 градусов Цельсия) и выдерживают вибрационные нагрузки. Пример расшифровки ПВМФЭО-6 0,75: П - провод, В - высоковольтный, М - монтажный, Ф - изолятор из фторопласта, Э - экран из медных луженых проволок, О - оболочка из оксалоновых нитей, 6 - номинальное напряжение в киловольтах, 0,75 - сечение провода.
Характеристики провода ПВМФЭО
Обозначение провода
Сечение жилы, мм²
Диаметр и число проволок
Диаметр изоляции, мм
Наружный диаметр, мм
Масса 1 км в кг
ПВМФЭО-2
0,12
15х0,10
1,6
3,1
15,2
0,2
19х0,12
16
ПВМФЭО-2,5
0,35
7х0,26
2,0
3,5
21,1
0,5
7х0,30
21,8
ПВМФЭО-4
0,5
7х0,30
3,15
4,7
41,1
0,75
7х0,37
42,6
ПВМФЭО-5
0,5
7х0,30
4,0
5,8
57,5
0,75
7х0,37
59,2
ПВМФЭО-6
1,0
19х0,26
5,0
6,8
83
Обозначению провода
Сечение жилы, мм²
Сопротивление 1 км, Ом
Рабочее напряжение, кВ
Испытательное
напряжение, кВ
Напряжение
начала
частичных
разрядов в
изоляции, кВ
постоянного тока
униполярных импульсов
переменный ток 50 Гц
постоянный ток
ПВМФЭО-2
0,12
179
10
4
5
20
2,4
ПВМФЭО-2,5
0,2
113,4
12,5
5
6
25
2,8
ПВМФЭО-4
0,35
58,7
20
8
9
35
4,2
ПВМФЭО-5
0,5
41,7
25
10
11
40
5,2
ПВМФЭО-6
1
20,4
30
12
13
50
6,2
В защищенном исполнении провод имеет дополнительную обмотку из фторопластовой пленки между оболочкой и экраном из луженых медных проволок. ПВМФО рассчитан на работу в температурном диапазоне от -60 до 200 °С. Провод изготовлен для работы в статичном (фиксированном) режиме, срок службы составляет 20 лет.
