Провод БИН
Конструкция и расшифровка провода БИН

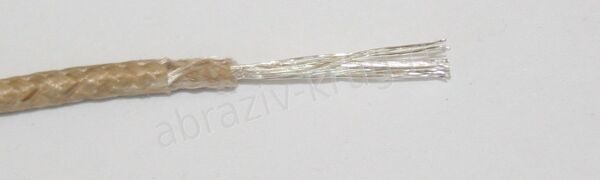

Провода БИН применяются при монтаже бортовой сети в авиационной технике для переменного тока напряжением до 380 Вольт и 550 Вольт постоянного. Жила провода изготовлена из посеребренных медных проволок. Комбинированный изолятор из фторопласта и стеклонитей не распространяет горения и стоек к истирающим нагрузкам. Расшифровка провода БИН: Б - бортовой, И - износостойкий, Н - нагревостойкий.
Характеристики провода БИН
| Сечение жилы, мм² | Количество проволок и диаметр, мм | Диаметр провода, мм | Масса 1 км, кг | Сопротивление на 1 км, Ом |
| 0,35 | 19х0.15 | 2,1 | 9,7 | 63,8 |
| 0,5 | 19х0.18 | 2,2 | 11,6 | 42,4 |
| 0,75 | 19х0.23 | 2,5 | 15.3 | 26 |
| 1,0 | 19х0.26 | 2,9 | 19,6 | 20,3 |
| 1,5 | 19х0.32 | 3,2 | 25,6 | 13,2 |
| 2,5 | 19х0.42 | 3,7 | 38.8 | 7,65 |
| 4,0 | 7х7х0.32 | 4,7 | 58.2 | 5,10 |
| 6,0 | 7х7х0.39 | 5,4 | 80,4 | 3,44 |
| 10,0 | 7х7х0.52 | 6,7 | 134 | 1,94 |
| 16,0 | 12х7х0.49 | 8,1 | 192 | 1,28 |
Рабочая температура провода БИН находится в границах от - 60 до 250 градусов Цельсия. Строительная длина 15 метров. Минимальный радиус изгиба 5 диаметров для сечений до 2,5 квадратных миллиметров, свыше 10 диаметров. Провод хорошо переносит все авиационные жидкости.
Аналоги провода БИН
БИФ - посеребренная медь, изолятор фторопласт
БИФ-Н - никелированная медь, изолятор фторопласт
БИФЭ - экранированный, посеребренная медь, изолятор фторопласт
БИФЭ-Н (БИФЭ-п-н) - экранированный, никелированная медь
БИФЭЗ-Н (БИФЭЗ-П-Н) - экранированный, дополнительная изоляция
