Кабель КУПВ

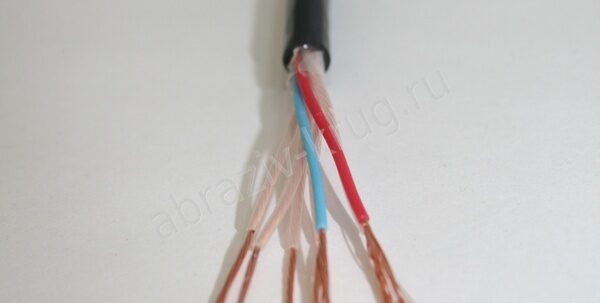

Конструкция и расшифровка кабеля КУПВ
Кабели КУПВ применяют для передачи сигналов с напряжением переменного тока до 250 Вольт и частотой до 1000 Герц. Жила сделана из семи медных проволок с изоляцией из полиэтилена, каждый проводник может оснащаться собственным экраном. Оболочка изготовлена из поливинилхлоридного пластиката черного цвета. Расшифровка кабеля КУПВ: К - кабель, У - управления, П - полиэтиленовый изолятор, В - оболочка из ПВХ.
Характеристики кабеля КУПВ
Количество жил | Внешний диаметр, мм (без экранов) | Масса 1 км в кг (без экранов) | Внешний диаметр жилы с экраном, мм | Масса 1 км в кг, жилы с экраном | ||||
0,35 | 0,5 | 0,35 | 0,5 | 0,35 | 0,5 | 0,35 | 0,5 | |
7 | 7,5 | 7,8 | 68 | 79 | 10,1 | 10,4 | 129 | 140 |
14 | 9,5 | 10,2 | 113 | 134 | 13,4 | 13,9 | 230 | 251 |
19 | 10,4 | 11,1 | 141 | 168 | 14,9 | 16 | 295 | 342 |
24 | 11,8 | 12,7 | 173 | 206 | 17,9 | 18,5 | 385 | 421 |
27 | 12,3 | 13 | 192 | 228 | 18,3 | 19,1 | 426 | 466 |
37 | 14,1 | 14,8 | 242 | 292 | 20,6 | 21,4 | 569 | 627 |
52 | 16,2 | 17,5 | 343 | 412 | 24,7 | 25,6 | 791 | 870 |
Кабель КУПВ должны быть использованы при температуре от -50 до 70 градусов Цельсия (если есть изгибы, то от -30 °С. Вид климатического исполнения - УХЛ. Изделие хорошо переносит вибрацию, акустические шумы, ударные и линейные нагрузки. 95 процентов ресурса кабеля составляет 17000 часов работы, при сроке службы 15 лет. Кабели имеют сечение проводников 0,35 и 0,5 мм² с сопротивлением 57 и 40,5 Ом.
Аналоги кабеля КУПВ
КУПВ-П - медный, экранированный
