Провод ПТПЭ-М

Конструкция и расшифровка кабеля ПТПЭ-М

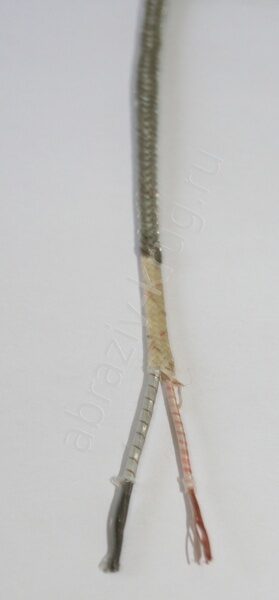

Провода ПТПЭ-М применяются для подключения к различным устройствам измеряющих температуру, в местах возможных наводок. Провод имеет две жилы, одна изготавливается из семи проволок меди, вторая из семи проволок константана. Изолированы проводники полиэтилентерефталатной пленкой и полиэфирными нитями, константан с вплетенной коричневой нитью, а медь с розовой или красной. Оболочка сделана из полиэфирных нитей, пропитанных клеем БФ-4. Экран выполнен из медных луженых проволок в виде оплетки. Расшифровка провода ПТПЭ-М: П - провод, Т - термоэлектродный, П - полиэтилентерефталатная пленка изолятор, Э - экранированный, М - медь-константан.

Характеристики провода ПТПЭ-М

• Температура окружающей среды - от -60 до 120 °С
• Климатическое исполнение - У, Т
• Допустимая влажность при температуре 35 °С - 80%
• Сопротивление изоляции в нормальных условиях - 1000 МОм
• После 24 часов воздействия температуры 120 °С - 500 МОм
• Наработка провода должна составлять не менее - 10000 часов
• Срок службы - 15 лет

Аналоги провода ПТПЭ-М

ПТПЭ-ХК - хромель и копель, экранированный
