Кабель РПШЭ
Конструкция и расшифровка кабеля РПШЭ

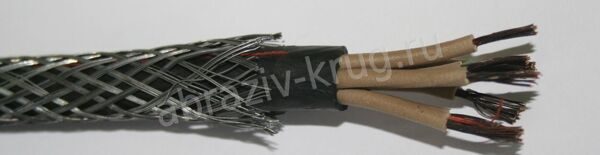

Кабель РПШЭ имеет одножильную и многожильную конструкцию, где число жил доходит до 14. Сечение каждой жилы может быть от 0,35 до 10,0 квадратных миллиметров. Кабель используют для подключения различного оборудования к электрическим сетям. Жила выполнена из скрученных медных проволок, каждая жила изолирована резиной, все жилы вместе находятся в общей резиновой оболочке. Поверх оболочки находиться экран из стальных оцинкованных проволок, защищающий от помех. Расшифровка силового кабеля РПШЭ: Р - резиновая изоляция, П - обмотка из полиэтилентерефталатной пленок, Ш - оболочка в виде резинового шланга, Э - экран из стальных оцинкованных проволок.
Характеристики кабеля РПШЭ
В таблице приведены пример массы и толщины кабеля для жил с сечением 0,5 квадратных миллиметров.
Сечение и количество жил | Внешний диаметр, мм | Масса 1 км, кг |
1×0,5 | 6,5 | 69 |
2×0,5 | 8,7 | 121 |
3×0,5 | 9 | 129 |
4×0,5 | 9,6 | 147 |
5×0,5 | 10,2 | 170 |
6×0,5 | 10,8 | 188 |
7×0,5 | 10,8 | 192 |
8×0,5 | 11,5 | 204 |
10×0,5 | 13 | 246 |
12×0,5 | 13,3 | 270 |
14×0,5 | 13,8 | 298 |
Изделие рассчитано на переменное напряжение 380, 660 и 3000 Вольт. Кабель РПШЭ можно использовать в температурном диапазоне от -40 до 60 °C. Монтаж разрешается производить при температуре окружающий среды не ниже -15 °C, в противном случае необходимо разогревать провод. Кабель выполнен по ТУ 16.К18-001-89, срок службы 8 лет.
