Провод МС 17-11
Конструкция и расшифровка провода МС 17-11

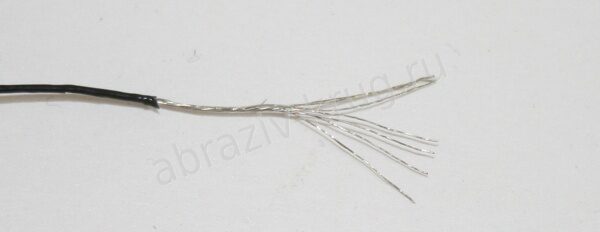

Провода МС 17-11 применяются внутри электрического оборудования в цепях с напряжением до 100 Вольт. Токопроводящая жила состоит из нескольких медных никелированных проволок, в качестве изолятора используют фторопласт. Расшифровка провода МС 17-11: М - монтажный, С - сплошная изоляция, 1 - напряжение до 100 В, 7 - температура до 250 градусов, 1 - обычная прочность проводника, 1 - номер разработки.
Характеристики провода МС 17-11
| Сечение жилы, мм² | Количество проволок и их диаметр | Сопротивление, Ом | Внешний диаметр, мм |
| 0,03 | 7´ 0,08 | 683,1 | 0,44 |
| 0,05 | 7´ 0,10 | 430,5 | 0,5 |
| 0,08 | 7´ 0,12 | 287,6 | 0,56 |
| 0,12 | 7´ 0,15 | 182,2 | 0,65 |
| 0,2 | 7´ 0,20 | 101,4 | 0,8 |
| 0,35 | 7´ 0,26 | 66,4 | 1,06 |
| 0,5 | 19´ 0,18 | 45,5 | 1,18 |
Провод МС 17-11 рассчитан на работу в температурном диапазоне от -60 до 250 градусов Цельсия, возможно единовременное воздействие до 300 градусов.Минимальный радиус изгиба - 2,5 диаметра провода. Строительная длина 25 метров, время наработки 3000 часов, срок службы 15 лет.
Аналоги провода МС 17-11
МС 14-11 - однопроволочная посеребренная жила, изолятор фторопласт, до 135 градусов
МС 15-11 - медь луженая, изолятор фторопласт, до 155 градусов
МС 16-11 - медь посеребренная, до 200 градусов
МС 16-13 - медь посеребренная, до 200 градусов
МС 16-14 - медь посеребренная, до 200 градусов
МС 16-33 - прочная посеребренная жила, до 200 градусов
МС 16-35 - прочная посеребренная жила, до 200 градусов
