Кабель КГ

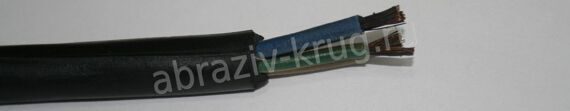

Конструкция и расшифровка кабеля КГ
Кабель КГ применяют как соединительный с подвижными электрическими механизмами, с напряжением до 660 Вольт и частотой 400 Герц или 1000 Вольт постоянного тока. Проводники состоят из медных проволок, изоляция выполнена из резины, так же как и общая оболочка. Расшифровка кабеля КГ: К - кабель, Г - гибкий.
Характеристики кабеля КГ
Кабели данного типа оснащены жилами пятого класса гибкости. Таблица сечений различных проводников:
| Основной | Заземление | Нулевой | Вспомогательный |
| 0,75 | 0,75 | 0,75 | - |
| 1,0 | 1,0 | 1,0 | - |
| 1,5 | 1,5 | 1,5 | 1,5 |
| 2,5 | 1,5 | 1,5 | 1,5 |
| 4,0 | 2,5 | 2,5 | 2,5 |
| 6,0 | 4,0 | 4,0 | 4,0 |
| 10,0 | 6,0 | 6,0 | 6,0 |
| 16 | 6 | 10 | 6 |
| 25 | 10 | 16 | 10 |
| 35 | 10 | 16 | 10 |
| 50 | 16 | 25 | 10 |
| 70 | 25 | 35 | 10 |
- Сопротивление изоляции 1 километра - 50 МОм
- Допустимая температура нагрева жилы - 75 ºС
- Вид климатического исполнения - У (1-3 категории размещения)
- Разрывное усилие на 1 квадратный миллиметр - 19,6 Н
Каждый проводник в кабеле КГ имеют свою расцветку. Минимальный радиус изгиба должен быть не меньше 8 внешних диаметров. Срок службы составляет не менее 4 лет. Температура применения изделия от -40 до 50 градусов Цельсия. Вес и внешний диаметр вы можете увидеть для каждого сечения ниже.
Цены и характеристики разных сечений КГ:
Фильтр
Сортировать
По умолчанию
Товар
Цена
Кол-во
Аналоги кабеля КГ
КРШС - медный с резиновой изоляцией
